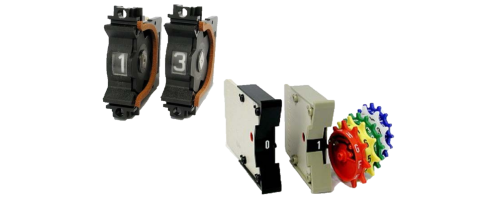

Elektromechanické číselné displeje

Multiswitch, Thumbwheel switch

Číselné displeje jsou elektromechanické přepínací switche a zobrazovače s hřídelí, které slouží jako ukazatele pro obsluhu v průmyslových oblastech. Užití naleznou na ovládacích panelech, obráběcích strojích, měřících a testovacích zařízeních, řídících a regulačních systémech apod.

  • elektromechanické provedení
  • otočné číselníky
  • více typů
  • různé barvy číselníků
  • standartní typy i řešení na míru

Technické údaje:

  • stupeň krytí až IP 65

Rychlý přehled:

  1. Multiswitche - různé velikostní a designové typy, konstrukčním principem je princip krokového spínače, hřídel spínače je namontována paralelně s předním panelem. Multiswitche jsou spolehlivé, přesné a mají pozlacené kontakty. Podpora mnoha standartních kódů, speciální kódy na vyžádání. Možnost úprav vlastností přepínačů - limitní pozice, připojení a terminály, barvy a označení selektorového disku, kódy, provedení desky plošných spojů a barva pouzdra.

    Série A - velikost 11x53 mm,    Série B - velikost 12,5x58 mm,    Série D - velikost 7,62x24 mm,

    Série G - velikost 20x76 mm,    Série H - velikost 10x33 mm,       Série L - velikost 8x24 mm,

    Série M - velikost 8x33 mm,     Série P - velikost 10x30,5 mm,     Série Q - velikost 12,7x40 mm,

    Série R - velikost 20x33 mm,    Série S - velikost 20x33 mm,        Série U - velikost 8x33 mm,

    Série V - velikost  8x26,5 mm,  Série W - velikost 12,5x58 mm,    Série Z - velikost 7,62x15 mm,

  2. Thumbwheel switche - T-switche obsahují spínače a LED displej, integrace až pěti modulů, připravených pro montáž na PCB desky. Přepínače ovládacích koleček jsou kódovány binárně nebo dekadicky. Kombinace displejů se switchi je možná. Možnost úprav vlastností přepínačů - limitní pozice, připojení a terminály, barvy a označení selektorového disku, kódování, barva pouzdra.

    Switch T - velikost 10,16x40 mm (10,16 mm / dekáda)

    Switch TC - velikost 8x40 mm

    Switch TD - velikost 10,16x27 mm (vstup pouze na jednu dekádu)

    Switch TT - 40 nebo 56,5x10,16 mm dle kódování (vertikální instalace)

    Switch TE a TU - instalace TE horizontálně, TU vertikálně, 40 nebo 56,5x10,16 mm dle kódování

Additional information
Soubory ke stažení
Štítky

elektromechanické ukazatele hodnot
Kódování BCD
elektromechanické podavače kódů
