Příklad použití - Vyrovnávací zásobník svitků

Vyrovnávací zásobník při zpracování oceli

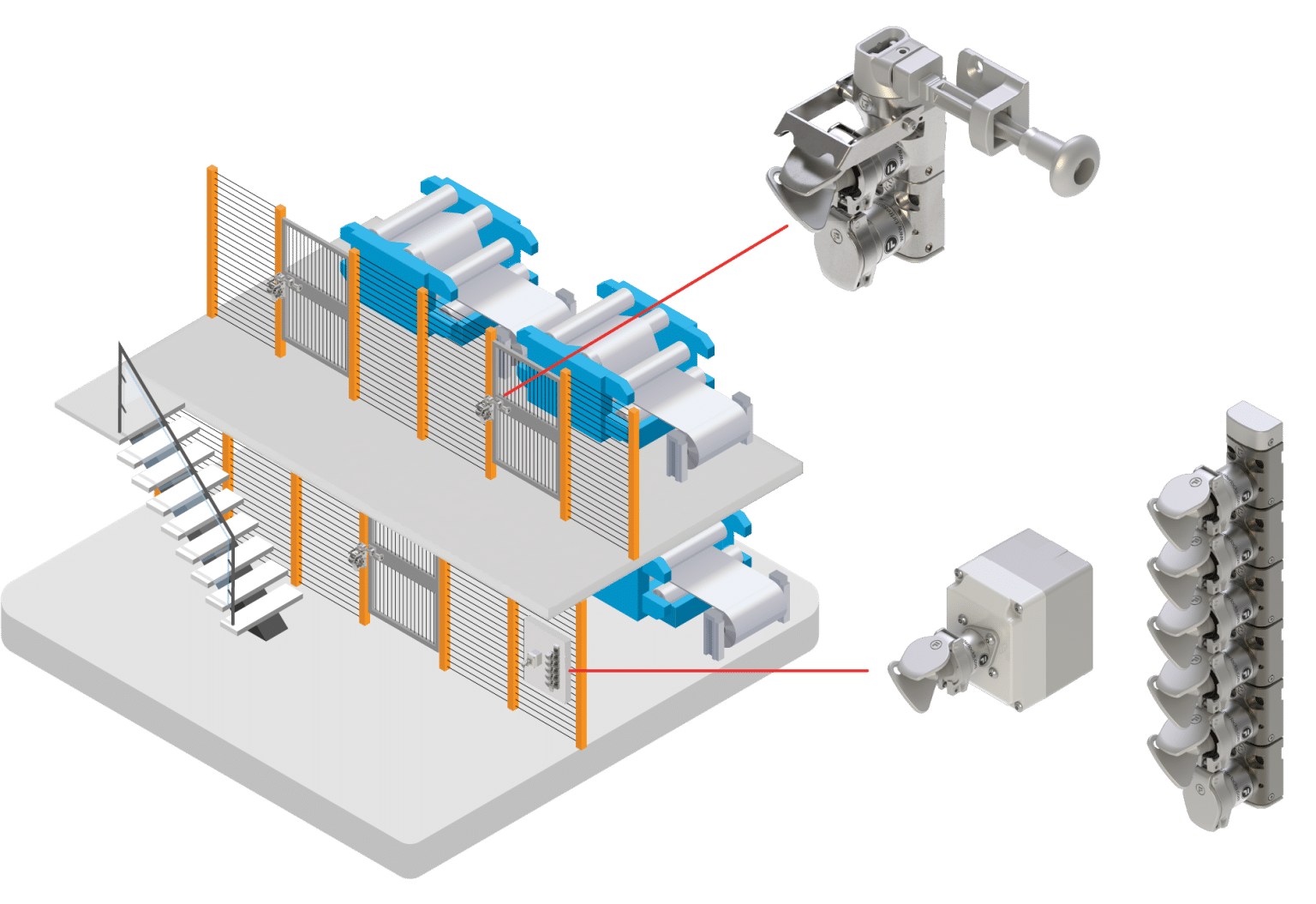

Během procesu galvanizace oceli procházejí kovové svitky akumulačním zásobníkem. Tato sekce se rozprostírá přes několik úrovní a reguluje tok a napětí ocelových pásů, čímž zajišťuje nepřetržitý a kontrolovaný přísun materiálu pro následné zpracování. Personál potřebuje pravidelný přístup do této oblasti pro specifické úkoly.

Výzva

Dříve byly používány pevné kryty, které operátoři odstraňovali, kdykoli byl potřeba přístup. Tato praxe často vedla k poškození krytů a vystavovala pracovníky riziku, pokud kryty nebyly správně znovu přišroubovány. Z tohoto důvodu zákazník přešel na pohyblivé kryty vybavené bezpečnostními zámky. Další výzvou byla rozsáhlost celé oblasti – instalace kabeláže přes několik úrovní zařízení představovala značné komplikace.

Řešení: zámky mGard

Společnost Fortress navrhla zámkový systém mGard s chyceným klíčem, který spojuje robustnost a efektivitu mechanických blokovacích prvků. K odpojení napájení stroje slouží klíčový spínač. Otočením a vyjmutím klíče ze spínače a  následným vložením do výměnného boxu, se uvolní přístupové klíče, které umožňují otevření příslušných zámků na horních úrovních. Stroj lze znovu spustit pouze tehdy, pokud je celý postup proveden v opačném pořadí

  • Mechanické blokování
  • Odpojení energie
  • Klíč obsluhy / Osobní klíč
  • Přístup více osob / Víceosobní přístup

Jak to funguje?

Postup krok za krokem

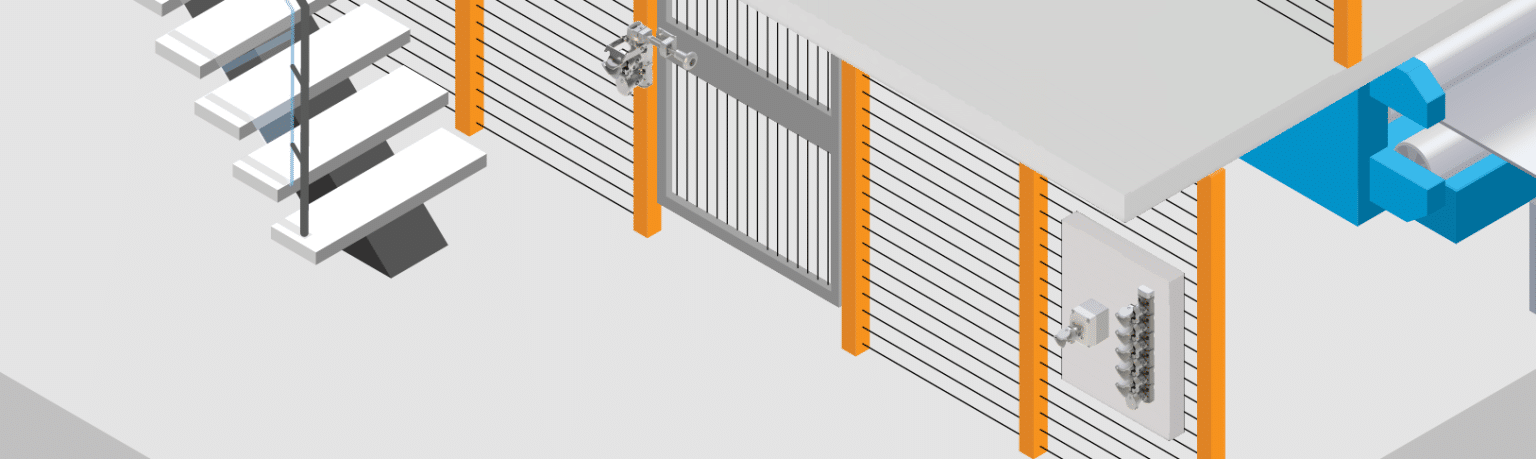

Krok 1
Napájení stroje je odpojeno otočením chyceného klíče v klíčovém spínači.

Krok 2
Klíč ze spínače je volný a lze jej přenést a vložit do výměnného boxu. Otočením a chycením klíče jsou uvolněny přístupové klíče, které obsluha použije k otevření zámků na krytech.



Krok 3
Vložením klíče do příslušného přístupového zámku na krytu dojde k uvolnění osobního klíče.

Krok 4
Osobní klíč zůstává po celou dobu práce u obsluhy. Klíč v přístupovém zámku zůstává zajištěn, dokud není osobní klíč vrácen.



Krok 5
Na konci úkolu je kryt uzavřen a osobní  klíč vrácen, čímž se uvolní přístupový klíč.

Krok 6
Stroj lze znovu spustit pouze tehdy, když je celý postup proveden v opačném pořadí.





Krok 1
Napájení stroje je odpojeno otočením chyceného klíče v klíčovém spínač.

Další aspekty k zvážení
Toto řešení úspěšně vyřešilo konkrétní problém jednoho zákazníka. Společnost Fortress může nabídnout i alternativní konfigurace a/nebo varianty pro různá prostředí. Sdílejte s námi podrobnosti o své aplikaci – navrhneme řešení na míru přesně podle vašich potřeb.

Proč mechanické zajištění chyceným klíčem?

V tomto případě bylo zvoleno mechanické zajištění chyceným klíčem ze série mGard z několika důvodů:

  • Vynucuje přesné pořadí jednotlivých kroků
  • Při vyjmutí klíče je zdroj energie blokován a nemůže být omylem znovu zapnut
  • Zajišťuje, že všechny kryty jsou uzavřeny, než je obnoven provoz
  • Další výhodou tohoto řešení je, že díky použití mechanických blokovacích prvků je možné dosáhnout i do oblastí, kde by instalace kabeláže byla nepraktická či nákladná.

Více o systému mGard
