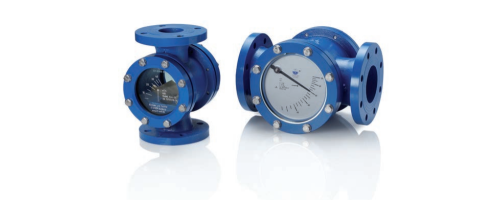

Průtokoměry s otočnou klapkou

KFS, KLA, KLA-V4A

Průtokoměry s otočnou klapkou jsou zařízení do nových i starších instalací, kde je potřeba provádět měření průtoku. Jsou určeny k použití měření středních a velkých průtoků v oblastech úpraven vody, elektrárnách, technických budovách, vodohospodářstvích, nádrží a bazénů apod.

Měřícím prvkem je vlastní klapka, která je proudem média vychylována na čepu. Úhel vychýlení odpovídá hodnotě na měrné stupnici s ukazovací ručkou. To je závislé na rychlosti průtoku měřeného média - je to určující míra hodnoty průtoku. Průtok se odečítá na průhledovém skle stupnice. U průtokoměrů KFS je klapka řízená pružinou a může být nasazena pro oba směry proudění. Převod hodnoty průtoku z úhlu klapky na měrnou stupnici je řízen magneticky.

Obvyklá měřená média: voda, vzduch, obvyklé typy průhledných kapalin a plynů. Vhodné i pro nevodivé kapaliny (minerální oleje, kyseliny, louhy) a velmi viskózní kapaliny s velkým obsahem pevných částic a plynů.

Na základě stavby plováčkového průtokoměru nejsou na potrubí nutné žádné náběhové (zklidňující) úseky.

vysoká přesnost
pro kapaliny i plyny
robustní konstrukce
nízká tlaková ztráta
vysoká tepelná a tlaková odolnost
ručičkový ukazatel
v požadovaných jednotkách a rozsahu

Na přání lze doplnit výbavu průtokoměrů o limitní spínání s jazýčkovým kontaktem nebo provedení odolná výbuchům. Díky hraničním spínačům je lze použít jako detektory. Systém KFS lze objednat s totalizérem.

Rychlý přehled:

KFS - průtokoměr s ukazovací ručkou pro horizontální i vertikální instalace mezi příruby, klapka z Hastelloy nerezoceli. těleso z oceli, nerezoceli, teflonu, PP nebo PVC, další materiál průtokoměru - ocel, nerezocel, PVC, PP, PVDF, PTFE, Sil
KLA - průtokoměr s ukazovací ručkou, klapka z nerezoceli. armatura z litiny nebo litiny s NBR výstelkou, další materiál průtokoměru - litina, nerezocel, PTFE, sodno-vápenaté sklo, borosilikátové sklo, NBR, EPDM, Sil
KLA-V4A - průtokoměr KLA v nerezocelové antikorozní variantě odolný vůči agresivním médiím, svařované provedení
