Plovákové spínače

SSP, SPH, SSL, SSX, FS, SSR, SS, TS, SM

Bezrtuťové plovákové spínače pro snímání úrovně hladiny jsou přístroje určené pro široký rozsah instalací, které díky své variabilitě je možné osadit i do specifických instalací dle požadavku zákazníka. Výrobky se dodávají i ve verzích, které jsou vhodné do výbušného prostředí.

Spínacím prvkem je bezpotencionální kuličkový mikrospínač a pozlacený kontakt, u nízkonapětových aplikací se užívá AgNi kontaktu. Charakteristickou vlastností je, že tento kontakt dokáže spolehlivě spínat i nejmenší napětí a proudy i po dlouhých prostojích. Nepříznivou vlastností je, že vrstva se může spálit po jednorázovém přetížení nebo při extrémně častém spínání se může zlatá vrstva narušit nebo zničit. V obou případech spolehlivost spínání nejmenších napětí klesá. Proto se při výběru musí zaměřit na 2 aspekty:

  1. plovákový spínač je zřídka v provozu ale měl by spolehlivě fungovat i po několika letech → AC/DC 1 V - AC/DC 42 V provedení
  2. plovákový spínač je v trvalém provozu → AC/DC 24 V - AC/DC 250 V provedení

Tyto plováky lze použít jako snímače hladiny a tím jim v momentech spínání zvolit funkci. Lze je tedy použít pro řízení čerpadla, ochranu proti přeplnění a běhu nasucho, indikace úrovně hladiny (voda, odpadní vody, kapalné chemikálie, oleje, uhlovodíky apod.)

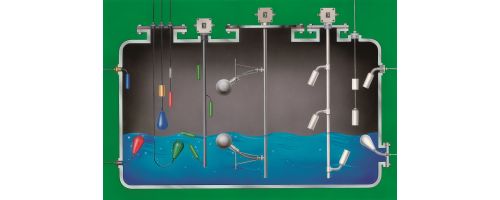

Běžně se tyto plováky instalují ze shora nebo z boku. Plováky se fixují v pozicích různými způsoby - závažím (vnitřním / vnějším), ucpávkami, vodící trubicí nebo přírubami.



Hlavní aspekty pro správný výběr typu plováku vhodného pro instalaci jsou:

Rozměry nádrže a podmínky pro instalaci, druh kapaliny, viskozita, teplota, měrná hmotnost kapaliny, provozní tlak a víření v nádrži.

  • různé druhy pro všechny druhy kapalin
  • flexibilní provedení
  • montáž z boku či ze shora
  • provedení AC/DC 24 V - AC/DC 250 V
  • i pro nízká napětí AC/DC 1 V - AC/DC 42 V
  • bezpotencionální přepínací kontakty, kuličkové mikrospínače
  • různé materiály - PP, PTFE, nerezová ocel,
  • i pro výbušná prostředí



Rychlý přehled:

  1.  řada SSP a SI/SSP (EX) - montáž z boku (fixace ucpávkou) nebo zavěšením ze shora (fixace závažím nebo vodící trubicí), kuličkový mikrospínač, nevhodné do zvířených kapalin, 4 typy kabelů dle kapaliny, IP 68, materiál plováku - PP

  2. řada SPH a SI/SPH (EX) - montáž z boku (fixace ucpávkou) nebo zavěšením ze shora (fixace závažím nebo vodící trubicí), kuličkový mikrospínač, nevhodné do zvířených kapalin, 6 typů kabelů dle kapaliny, IP 68, materiál plováku - PP

  3. řada SSL - montáž z boku (fixace ucpávkou) nebo zavěšením ze shora (fixace závažím nebo vodící trubicí), kuličkový mikrospínač, nevhodné do zvířených kapalin, 2 typy kabelů dle kapaliny, IP 68, materiál plováku - PP

  4. řada SSX a SI/SSX (EX) - montáž z boku (fixace ucpávkou) nebo zavěšením ze shora (fixace závažím nebo vodící trubicí), kuličkový mikrospínač, nevhodné do zvířených kapalin, 4 typy kabelů dle kapaliny, IP 68, materiál plováku - PP

  5. řada FS a SI/FS (EX) - montáž zavěšením ze shora (fixace průchodkou, vestavěné závaží), kuličkový mikrospínač, nevhodné do zvířených kapalin, 4 typy kabelů dle kapaliny, IP 68, materiál plováku - PP

  6. řada SSR a SI/SSR (EX) - tyto plováky je možné doplnit o nerezový třmen pro omezení pohybu, montáž z boku (fixace montážní vsuvkou), kuličkový mikrospínač, nevhodné do zvířených kapalin, 4 typy kabelů dle kapaliny, IP 68, materiál plováku - nerez

  7. řada SS/PVDF 63/A - montáž z boku (fixace závažím) nebo zavěšením ze shora (fixace vodící trubicí), kuličkový mikrospínač, nevhodné do zvířených kapalin, 1 typ kabelu dle kapaliny, IP 68, materiál plováku - PVDF

  8. řada SS/PTFE 55 - montáž z boku (fixace ucpávkou), kuličkový mikrospínač, nevhodné do zvířených kapalin, 1 typ kabelu, IP 68, materiál plováku - PTFE

  9. řada TS, TS/O, TSV/ a TS/E (EX) - systémy pro automatickou regulaci. Ve vodící trubici je jeden nebo více plováků s kontakty vyvedenými do svorkovnice v boxu. Montáž ze shora vodící trubící, plováky SSP, SSL, SSR, SSX, SS, nevhodné do zvířených kapalin, box IP 65, materiál plováku PP, PTFE, nerez, materiál trubice PP, PTFE, nerez

  10. řada SM, SMG, SMV i v provedení (EX) - pro přesnější měření, montáž z boku (fixace přírubou nebo montážní vsuvky) nebo ze shora (fixace přírubou nebo montážní vsuvky, ohýbaná trubice), kuličkový mikrospínač, IP 68, materiál plováku a vlnovcového dílu - PP, PVDF, nerez. Různé typy plováků - kulové, oválné, hranaté
