Wireless HMI Safety 5

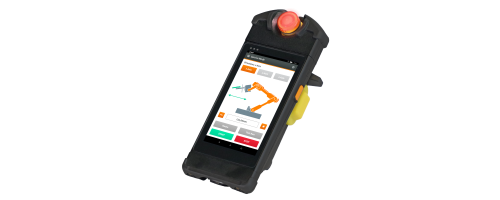

Wireless HMI Safety 5 kombinuje bezpečné a flexibilní ovládání strojů s kompaktní a lehkou konstrukcí. Nouzové zastavení a třípolohový aktivační spínač jsou integrovány přímo v ručním zařízení. Bezpečnostní signály jsou přenášeny do M2Smart® Gateway metodou Black Channel přes BT-kompatibilní krátkodosahové rádiové spojení, zatímco vizualizační a ovládací data jsou přenášena samostatně přes WLAN. Systém je vhodný pro strojírenství, průmyslovou automatizaci, robotiku, AGV i údržbu a servis. Další příklady naleznete v části »Applications«.

 Hlavní přednosti

• Osvětlené nouzové zastavení a třípolohový aktivační spínač
• Spolehlivé ovládání i v bezpečnostně kritických aplikacích
• Kompaktní konstrukce a nízká hmotnost
• 5" kapacitní dotykový displej
• Odolný přenos bezpečnostních dat metodou Black Channel
• WLAN pro vizualizaci a ovládání
• Android™ Industrial+
• Robustní krytí IP65

Přehled systému

Podle aplikace lze systém kombinovat s M2Smart® Gateway i, M2Smart® Gateway o, volitelným HMI Access Point a softwarem HMIConfig a HMIService.

Technické údaje

Displej

Typ: TFT barevný displej

Velikost: 5" (16:9)

Rozlišení: 1280 × 720 pixelů

Jas: 400 cd/m²

Dotykový displej: Kapacitní, tvrdost povrchu 7H

Podsvícení: LED

Stavová indikace: 3 stavové LED

Bezpečnostní prvky

Performance Level: PL d podle ISO 13849

Nouzové zastavení B10d: 250 000

Aktivační spínač B10d:

2 000 000 (24
V AC/DC, 100 mA); 100 000 při jmenovité zátěži

Rozhraní

Vizualizace/ovládání: WLAN IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz), vč. BT-kompatibilního krátkodosahového rádia 5.0

Bezpečnostní data: metoda Black Channel; dosah cca 30–40 m

NFC čtečka: Párování s Gateway i/o

Funkce NFC: Reader/Writer, Peer-to-Peer, Card Emulation

Protokoly NFC: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa

Reproduktor: Integrovaný

Pracovní dosah: Individuálně konfigurovatelný

Ovládací prvky

Nouzové zastavení: Osvětlené, dvoukanálové, 2 NC kontakty

Aktivační spínač: Třípolohový, dvoukanálový, 2 NO kontakty; pro praváky i leváky

Tlačítka: Zap/Vyp + dvě volně konfigurovatelná boční tlačítka

Napájení

Napájení: Rychle vyměnitelná Li-Ion baterie

Kapacita: 22,8 Wh (6 000 mAh/3,8 V)

Výměna baterie: Možná za provozu (cca 8 s zálohy)

Procesor a paměť

CPU: NXP® i.MX8M Mini, 4 × Cortex-A53 1,8 GHz + Cortex-M4 400 MHz

Paměť: 16 GB Flash, 2 GB RAM; volitelně větší paměť

Rozměry a hmotnost

Rozměry: 207 × 87 × 61 mm

Hmotnost: Cca 560 g

Obecné údaje

Operační systém: Android™ Industrial+

Kryt: ABS/PC

Stupeň krytí: IP65

Provozní teplota: -20 až +50 °C

Skladovací teplota: -20 až +60 °C

Teplota nabíjení: +5 až +35 °C

Certifikace: CE, TÜV

Systémové komponenty: Gateway i, Gateway o, volitelný HMI Access Point

HMIConfig / HMIService

Aplikace HMIConfig monitoruje bezpečnostní funkce, umožňuje konfiguraci bezpečnostního systému a nastavení omezení pracovního dosahu. HMIService tvoří rozhraní mezi HMIConfig a systémem M2Smart® HMI a nabízí API pro integraci do vlastních aplikací.

M2Smart® Gateway i

Pro montáž na DIN lištu uvnitř rozvaděče. Napájení: 24 V DC (±15 %), max. 100 mA. Kryt: PC/PA. Stupeň krytí: IP20. Provozní teplota: 0 až +60 °C. Certifikace: CE, TÜV.

Rozhraní:

Bezpečné výstupy: Dva výstupy pro nouzové zastavení, dva pro aktivační funkci, dva pro stav spojení.

Digitální výstupy: Jeden výstup pro indikaci párování, dva individuálně ovladatelné výstupy.

Digitální vstupy: Reset a reset hesla.

NFC transpondér: Externí, možnost více transpondérů.

Antény: Připojení pro šroubovací antény, volitelně prodlužovací kabely.

Komunikace: Black Channel, dosah cca 30–40 m, konfigurovatelná doba reakce při chybě.

Stavová indikace: Dvě LED (napájení/rádiové spojení).

Rozměry/hmotnost: 47 × 145 × 137 mm; 320 g.

M2Smart® Gateway o

Pro montáž na stěnu mimo rozvaděč. Napájení: 24 V DC. Stupeň krytí: IP65. CE, TÜV.

Rozhraní odpovídají Gateway i; navíc interní a externí NFC transpondér pro párování.
