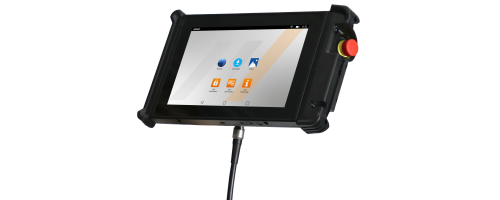

Wired HMI Safety 10 LE

Wired HMI Safety 10 LE je výkonné mobilní řešení pro bezpečné ovládání strojů a zařízení. Nouzové zastavení a třípolohový aktivační spínač jsou integrovány přímo v zařízení. Bezpečnostní a síťová data i napájecí napětí jsou přenášeny společně prostřednictvím hybridního kabelu. Procesor Qualcomm® zajišťuje vysokou stabilitu systému a krátké reakční časy i u náročných HMI aplikací. Zařízení je vhodné pro strojírenství, průmyslovou automatizaci, robotiku, AGV i údržbu a servis. Další příklady naleznete v části »Applications«.

Hlavní přednosti

• Spolehlivé ovládání i v bezpečnostně kritických aplikacích
• Boční nouzové zastavení a třípolohový aktivační spínač na zadní straně
• Bezpečnostní data, síťová data a napájení přes hybridní kabel
• Performance Level PL e podle ISO 13849
• 10,1" kapacitní dotykový displej
• Výkonný procesor Qualcomm®
• Android™ Industrial+
• Zákaznické moduly, např. joysticky a ruční kolečka, na vyžádání

Přehled systému

Kabelové řešení spojuje bezpečnostní komunikaci, síťová data a napájení v jednom hybridním kabelu. Volitelně lze použít také odnímatelnou baterii.

Displej

Typ: IPS TFT barevný displej

Velikost: 10,1" (16:10)

Rozlišení: 1280 × 800 pixelů

Jas: 400 cd/m²

Dotykový displej: Kapacitní, antireflexní tvrzená vrstva (3H)

Podsvícení: LED

Stavová indikace: 3 stavové LED

Ochrana displeje: AirGlassUltra-Thin, odolnost proti poškrábání 9H, odolnost proti nárazu IK06

Bezpečnostní prvky

Performance Level: PL e podle ISO 13849

Nouzové zastavení B10d: 250 000

Aktivační spínač B10d: 100 000

Rozhraní

Vizualizace/ovládání: Kabelové přes hybridní kabel

Bezpečnostní data: Kabelové; nouzové zastavení a aktivační funkce přes hybridní kabel

Připojovací kabel: 5 m; další délky na vyžádání

Vnější plášť: PUR

Reproduktor: Integrovaný

USB: USB-C, USB 3.1 Gen 1 s DisplayPort Alt Mode podle VESA DisplayPort V1.4

Ovládací prvky

Nouzové zastavení: Dvoukanálové, 2 NC kontakty

Aktivační spínač: Volitelný, třípolohový, dvoukanálový, 2 NO kontakty; pro praváky i leváky

Tlačítka: Zap/Vyp + jedno volně konfigurovatelné boční tlačítko

Napájení

Napájení: 15–24 V DC (±15 %), 20 W

Baterie: Volitelná odnímatelná Li-Ion baterie, 22,8 Wh (6 000 mAh/3,8 V)

Procesor a paměť

CPU: Qualcomm® QCS5430, 2 × 2,1 GHz + 4 × 1,8 GHz

Paměť: 64 GB Flash, 4 GB RAM; volitelně 8 GB RAM a 128 GB Flash

Rozměry a hmotnost

S aktivačním spínačem: 333 × 196 × 96 mm

Hmotnost: Cca 1 520 g bez kabelu a odnímatelné baterie

Obecné údaje

Operační systém: Android™ Industrial+

Kryt: ABS/PC

Stupeň krytí: IP65

Provozní teplota: -20 až +50 °C

Skladovací teplota: -20 až +60 °C

Volitelné vybavení: Ruční kolečka, další tlačítka a zákaznické moduly na vyžádání

Certifikace: CE
