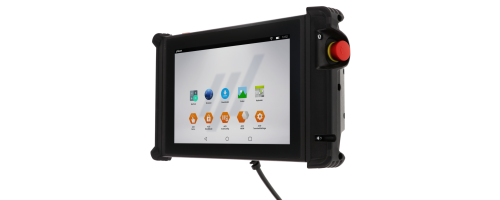

Wired HMI Safety 10 hybrid

Wired HMI Safety 10 hybrid kombinuje spolehlivé kabelové bezpečnostní funkce s flexibilním bezdrátovým ovládáním. Nouzové zastavení a třípolohový aktivační spínač jsou integrovány přímo v mobilním zařízení a bezpečnostní signály jsou přenášeny kabelem. Ovládací a vizualizační data jsou přenášena samostatně přes WLAN. Systém je vhodný pro strojírenství, průmyslovou automatizaci, robotiku, AGV i údržbu a servis. Další příklady naleznete v části »Applications«.

Hlavní přednosti

• Spolehlivé ovládání i v bezpečnostně kritických aplikacích
• Boční nouzové zastavení a třípolohový aktivační spínač na zadní straně
• Kabelový přenos bezpečnostních funkcí
• WLAN pro ovládací a vizualizační data
• Performance Level PL e podle ISO 13849
• 10,1" kapacitní dotykový displej
• Android™ Industrial+
• Volitelná rychle vyměnitelná baterie

Přehled systému

Hybridní koncept odděluje bezpečnostní a standardní komunikaci: nouzové zastavení a aktivační funkce jsou přenášeny kabelem, ovládací a vizualizační data přes WLAN. Volitelný M2Smart® HMI Access Point může podpořit bezdrátové spojení.

Displej

Typ: IPS TFT barevný displej

Velikost: 10,1" (16:10)

Rozlišení: 1280 × 800 pixelů

Jas: 500 cd/m²

Dotykový displej: Kapacitní, antireflexní tvrzená vrstva (3H)

Podsvícení: LED

Stavová indikace: 3 stavové LED

Bezpečnostní prvky

Performance Level: PL e podle ISO 13849

Nouzové zastavení B10d: 250 000

Aktivační spínač B10d: 2 000 000 (24 V AC/DC, 100 mA); 100 000 při jmenovité zátěži

Rozhraní

Vizualizace/ovládání: WLAN IEEE802.11a/b/g/n/ac/d/h/e/i/r/k/w/v (2,4/5 GHz), vč. BT-kompatibilního krátkodosahového rádia 5.0

Bezpečnostní data: Kabelově; nouzové zastavení a aktivační funkce

Připojovací kabel: 5 m nebo 10 m

Vnější plášť: PUR s aktivačním spínačem; TPE bez aktivačního spínače

NFC čtečka: Volitelná; Reader/Writer, Peer-to-Peer, Card Emulation

Protokoly NFC: ISO14443A/B, ISO15693, MIFARE/DESFire, Sony FeliCa

Reproduktor: Integrovaný

USB: USB-C

Kamera: Volitelně 5 MP autofocus s přisvětlením

Ovládací prvky

Nouzové zastavení: Dvoukanálové, 2 NC kontakty

Aktivační spínač: Volitelný, třípolohový, dvoukanálový, 2 NO kontakty; pro praváky i leváky

Tlačítka: Zap/Vyp + jedno volně konfigurovatelné boční tlačítko

Napájení

Napájení: 15–24 V DC (±15 %), 20 W

Baterie: Volitelná rychle vyměnitelná Li-Ion baterie, 22,8 Wh (6 000 mAh/3,8 V)

Výměna baterie: Možná za provozu; cca 10 s zálohy

Procesor a paměť

CPU: NXP® i.MX8M Mini, 4 × Cortex-A53 1,8 GHz + Cortex-M4 400 MHz

Paměť: 16 GB Flash, 4 GB RAM; volitelně 32 GB Flash

Rozměry a hmotnost

S aktivačním spínačem: 333 × 196 × 93 mm; cca 1 650 g bez kabelu

Bez aktivačního spínače: 333 × 196 × 64 mm; cca 1 450 g bez kabelu

Obecné údaje

Operační systém: Android™ Industrial+

Kryt: ABS/PC

Stupeň krytí: IP54

Provozní teplota: -20 až +50 °C

Skladovací teplota: -20 až +60 °C

Teplota nabíjení: +5 až +35 °C

Certifikace: CE

Systémové komponenty: Volitelný M2Smart® HMI Access Point

M2Smart® HMI Access Point

Napájení přes Ethernet (PoE) nebo 3pólové připojení. PoE: 37–57 V. 3pólové napájení: 19–36 V, 1,7 W. Stupeň krytí: IP66/IP67. Komunikace: BT-kompatibilní krátkodosahové rádio V2.1 a WLAN. Provozní režim: Access Point. Konfigurace připojení a párování přes nastavení Android™. Rozměry: 68 × 68 × 75 mm; výška nad montážní plochou 42 mm. Hmotnost: 85 g. Certifikace: CE, UL, ATEX, FCC, IC.
